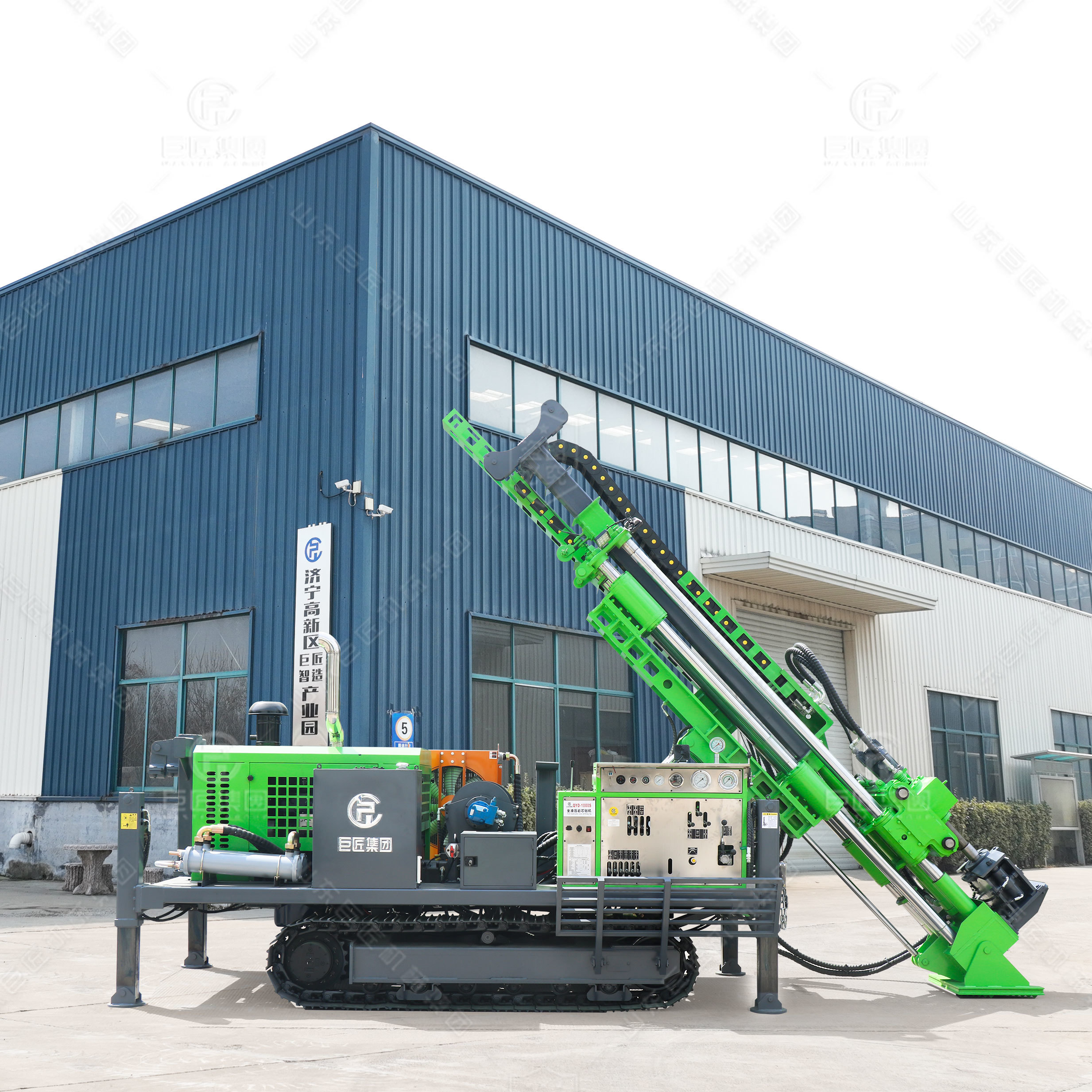

- 商品名稱: QYD-1000S全液壓巖芯勘探鉆機
一、QYD-1000S全液壓巖芯勘探鉆機簡介
巨匠集團QYD系列鉆機屬于多用途履帶式全液壓工程地質勘查鉆機，是一款采用全液壓動力頭式鉆進方式的繩索取芯鉆機，鉆具鉆取的巖芯由卷揚機經鉆桿內孔提升出來從而完成地質鉆探取芯工作。主要適用于固體礦床的鉆探，也可用于工程地質、淺層石油、天然氣、地下水鉆探，還可用于坑道通風、排水和堤壩注漿等工程鉆孔。
二、QYD-1000S全液壓巖芯勘探鉆機特點
1、履帶底盤
配置無線遙控式履帶底盤，適合多種地形，在安全距離內可對鉆機行走進行控制，防止突發危險。
2、車架
焊接結構的車架焊接在履帶式底盤上，當滑架豎起時可提高滑架剛性和鉆進的穩定性。
3、滑架
焊接結構的滑架，采用熱軋碳素槽鋼和方鋼作為動力頭導軌，通過單向節流閥控制油缸平穩升降。
4、鉆塔
鉆塔采用觸地式底座進行觸地固定，鉆進更穩定。
5、回轉機構
動力頭回轉采用軸向柱塞泵和斜軸柱塞馬達驅動，機械兩檔加無極調速，結構先進。
6、推進機構
采用液壓五連桿給進機構，運動平穩可靠，且帶有動力頭側向平移機構。
7、液壓夾持器
實現夾持鉆桿，配合鉆桿拆卸。
8、液壓卷揚機
液壓馬達驅動的卷揚機，能靈活的吊起鉆具或輔具。
9、液壓支腿
四個液壓支腿可快速調平鉆機，配置液壓鎖可防止千斤頂蠕動。
10、操縱臺
所有控制功能均集中在操縱臺上，便于操作，省時、省力。
11、液壓系統
鉆機為全液壓驅動，液壓系統采用負載敏感控制，工作效率高、扭矩大。
12、動力系統
動力系統采用大廠柴油機，全國售后無憂。
13、冷卻系統
采用風冷加水冷，方式更多元，可保證機器長時間作業。
三、QYD-1000S全液壓巖芯勘探鉆機參數
鉆機型號 QYD-1000S 鉆進能力Drilling capacity BTW 1200m NTW 1000m HTW 800m PQ / 液壓系統Hydraulic system 額定壓力 32+16 Mpa Rated pressure 冷卻方式cooling mode 二級風冷 一級水冷 發動機Engine 發動機型號Engine type 濰柴六缸 額定功率 129kW Rated power 動力頭Power head 最大扭矩 2600N.m Maximum torque 最大轉速 1400rpm Maximum rotate speed 給進行程 3.5m Feeding stroke 提升力 360kN Lifting force 推進力Propulsion force 180kN 繩索取芯 容繩量 1000m 卷揚機Wire-line coring winch Rope capacity 提升力 24kN Lifting force 提升速度 110m/min Lifting speed 觸地式 全高 7.9m 一體鉆塔 Full height Touchdown integrated drill tower 鉆進角度Drilling angle 45-90° 滑移行程 1200mm Slip stroke 履帶底盤 行走方式Walking mode 手動+遙控 Crawler chassis 運輸尺寸 長*寬*高 5.6m*2.1m*2.6m Transport size L*W*H 整機質量 9T Whole machine weight 注：產品不斷改進，如有變動恕不另行通知，請以實物為準。
